    你的位置:首页 > 常见问题
    常见问题

    什么是焊钉?国家标准GB/T10433钢结构圆柱头焊钉尺寸有哪些

    什么是焊钉,焊钉是电弧螺柱焊用圆柱头焊钉(英文Cheese head studs for arc stud welding)的简称,圆柱头焊钉属于一种高强度刚度连接的紧固件,是电弧螺柱焊用圆柱头焊钉(英文Cheese head studs for arc stud welding)的简称。也称为栓钉,剪力钉等。

    钢结构用圆柱头焊钉的规格为公称直径10~Ф25mm,焊接前总长度40~300 mm。钢结构焊钉具有头部顶面用凸字制出制造者的识别标志,国标规定圆柱头焊钉表面应无锈蚀、氧化皮、油脂和毛刺等。圆柱头焊钉的杆部不允许有影响使用的裂缝,但头部裂缝的深度(径向)不得超过0.25(dk-d)mm。电弧螺柱焊用圆柱头焊钉适用高层钢骨结构建筑、工业厂房建筑、公路、铁路、桥梁、塔架、汽车、能源、交通设施建筑、机场、车站、电站、管道支架、起重机械及其它各类钢结构等工程。

    国家标准GB10433钢结构焊钉规格有: Φ10、Φ13、Φ16、Φ19、Φ22、Φ25、Φ28等,最常用的为中间4种。

     焊钉""

    焊钉的现行国家标准使用国家质量监督检验检疫总局于2002年12月5日发布,于2003年6月1日正式实施的电弧螺柱焊用圆柱头焊钉(Cheese head studs for arc stud welding)国标GB/T10433-2002,同时废止了GB/T10433-1989这个焊钉老标准,这个新国标适用于土木建筑工程中各类结构的抗剪件,埋设件及锚固件。GB/T10433-2002非等效采用国际标准ISO13918:1998《焊接 电弧螺柱焊用螺柱和磁环》,SD型剪切件(焊钉),和日本工业标准JIS B1198-2011《圆柱头焊钉》。Ф10mm~Ф25mm各种规格型号的电弧螺柱焊用圆柱头焊钉,材质SWRCH15A、ML15AL或ML15,材料全部选用大型知名钢铁企业生产的优质钢材,严格按照(GB10433-2002)等相关标准规定生产加工,并通过了ISO9001认证。好焊钉应该质量稳定,检验严格,规格齐全,发货及时,提供质保单,大型焊钉生产企业也可根据客户订单订制特殊规格尺寸的电弧螺柱焊用圆柱头焊钉。

    那国家标准GB/T10433钢结构圆柱头焊钉尺寸有哪些,可以从下列表格里面看出有: Φ10、Φ13、Φ16、Φ19、Φ22、Φ25等,长度从40mm,到300mm不等。

    GB/T10433-2002国家标准焊钉的尺寸表和质量

    d1) 公称 10 13 16 19 22 25
    min 9.64 12.57 15.57 18.48 21.48 24.48
    max 10 13 16 19 22 25
    dk max 18.35 22.42 29.42 32.5 35.5 40.5
    min 17.65 21.58 28.58 31.5 34.5 39.5
    d2)1 13 17 21 23 29 31
    h2) 2.5 3 4.5 6 6 7
    k max 7.45 8.45 8.45 10.45 10.45 12.55
    min 6.55 7.55 7.55 9.55 9.55 11.45
    r min 2 2 2 2 3 3
    WA3) 4 5 5 6 6 6
    L4)1 每1000件(密度7.85g/cm3)的质量5)    kg≈
    40 37 62
    50 43 73 116
    60 49 83 131 188
    80 61 104 163 232 302 404
    100 74 125 195 277 362 481
    120 86 146 226 321 422 558
    150 105 177 274 388 511 673
    180 123 208 321 455 601 789
    200   229 352 499 660 866
    220     384 544 720 943
    250     431 611 810 1050
    300       722 959 1251

    1) 测量位置:距焊钉末端2d处。
    2) 指导值。在特殊场合,如穿透平焊,该尺寸可能不同。
    3) WA 为熔化长度。
    4) L1是焊后长度设计值。对特殊场合,如穿透平焊则较短。
    5) 焊前焊钉的理论质量。

    圆柱头焊钉

    表2圆柱头焊钉材料及机械性能

    材料

    标 准 机械性能
    MI15、ML15Al GB / T 6478



    σb≥400 N/mm2

    σs或σp0.2≥320 N/mm2

    δ5≥14%



    钢结构焊钉焊接方法:

    接通焊机焊枪电源,柱状栓钉套在焊枪上,防弧座圈,启动焊枪,电流即熔断,座圈则产生弧光,经短时间后柱状栓钉以一定速度顶紧母材端部熔化,切断电源柱状栓钉焊接完成固定在母材上。

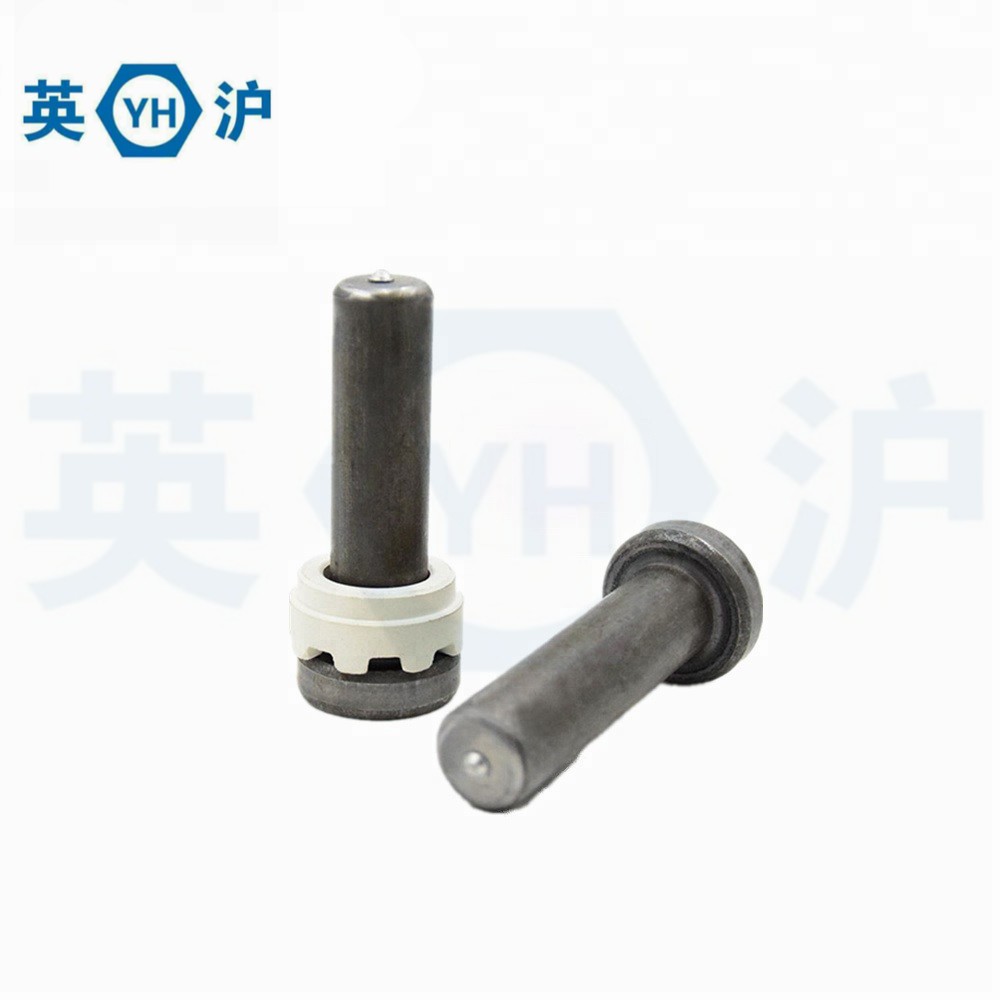

    国标焊钉

    上海翔盛提供的英沪牌焊钉5大优点:

    1.材质ML15、ML15AL、SWRCH15A

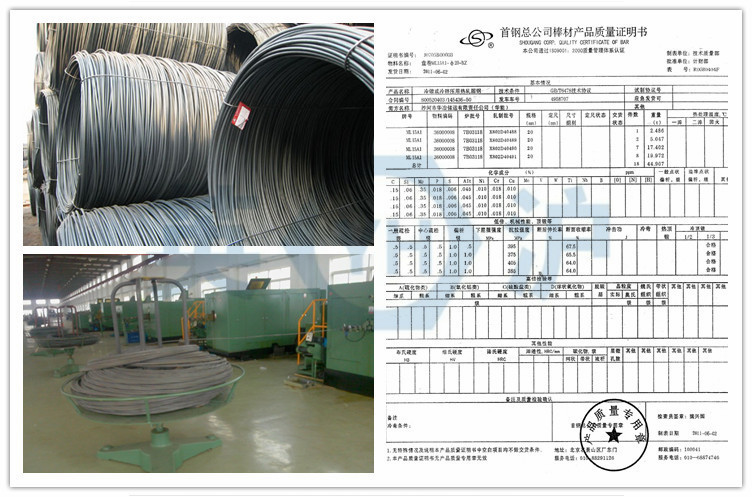

    焊钉材质单

    2.原材料经过“磷化”拉丝处理 无油脂 防生锈

    材料防生锈

    3.尺寸严格按照国标GB10433,ISO13918国际标准

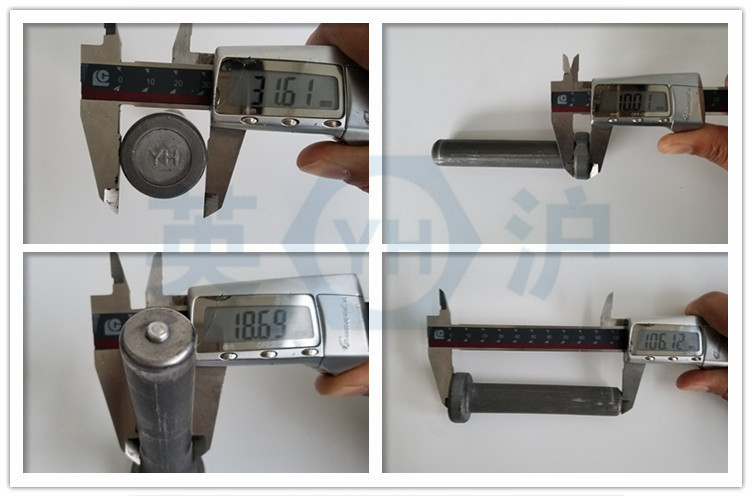

    检测焊钉尺寸

    4.引弧点全自动机器锚点 防脱落,焊接头部倒角增强焊接牢固

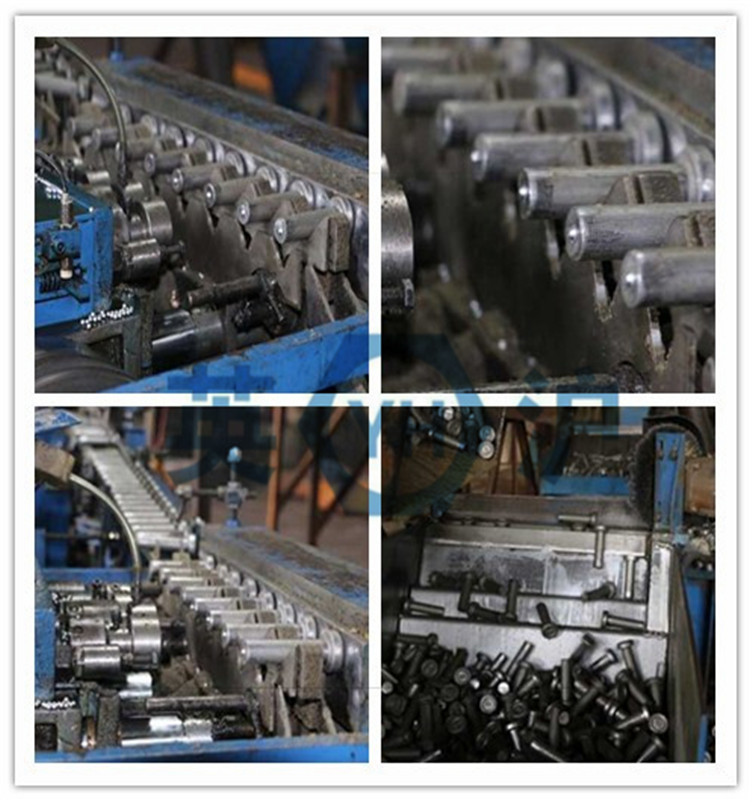

    自动锚点机

    焊钉引狐点

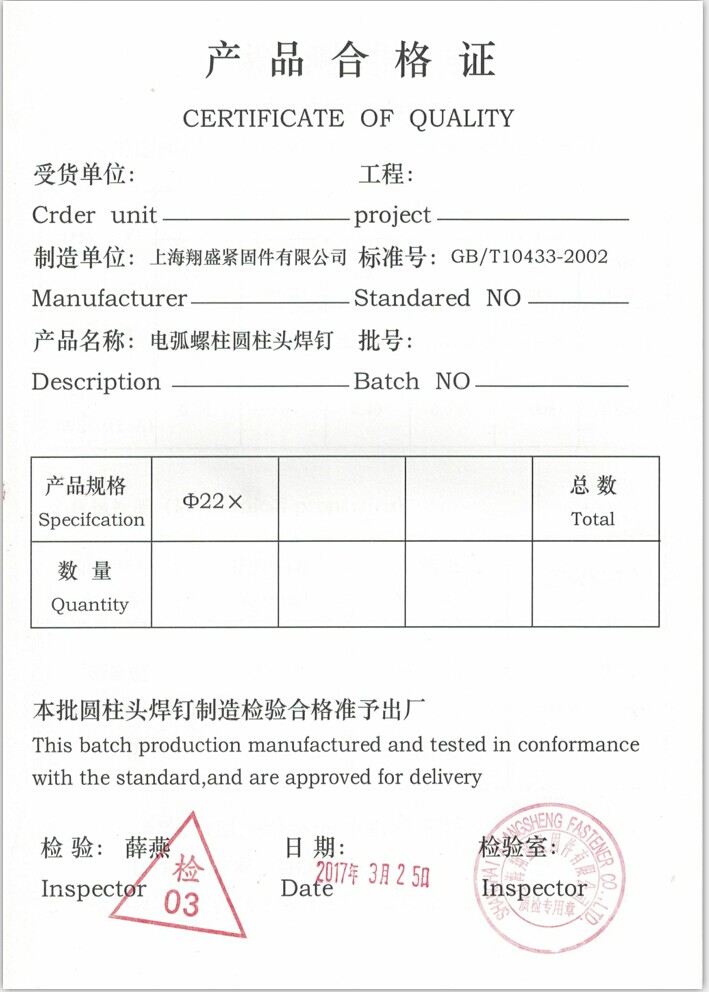

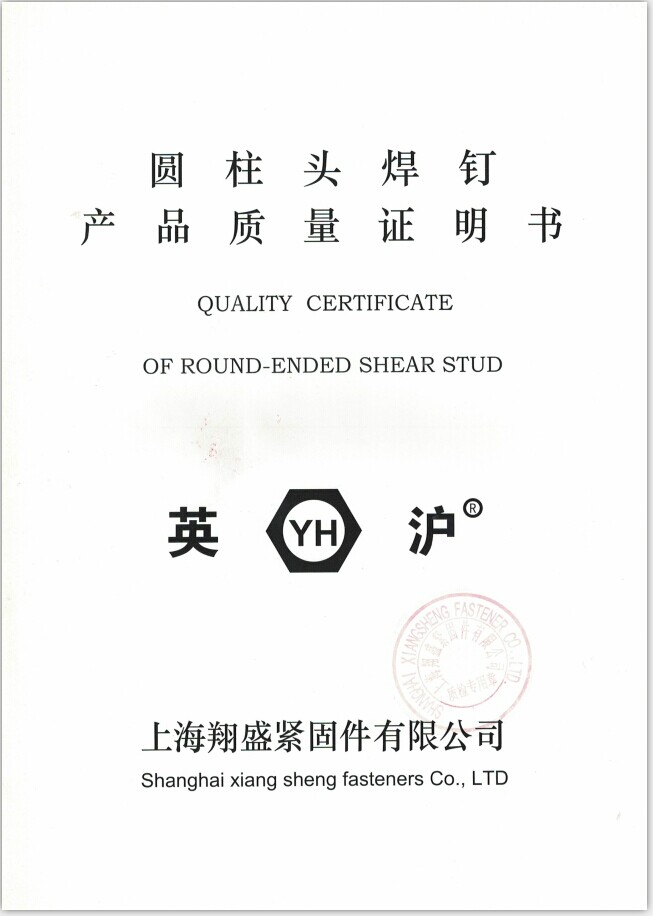

    5.出厂产品可出具 质保书.检测报告.合格证,产品可通过权威第三方检测

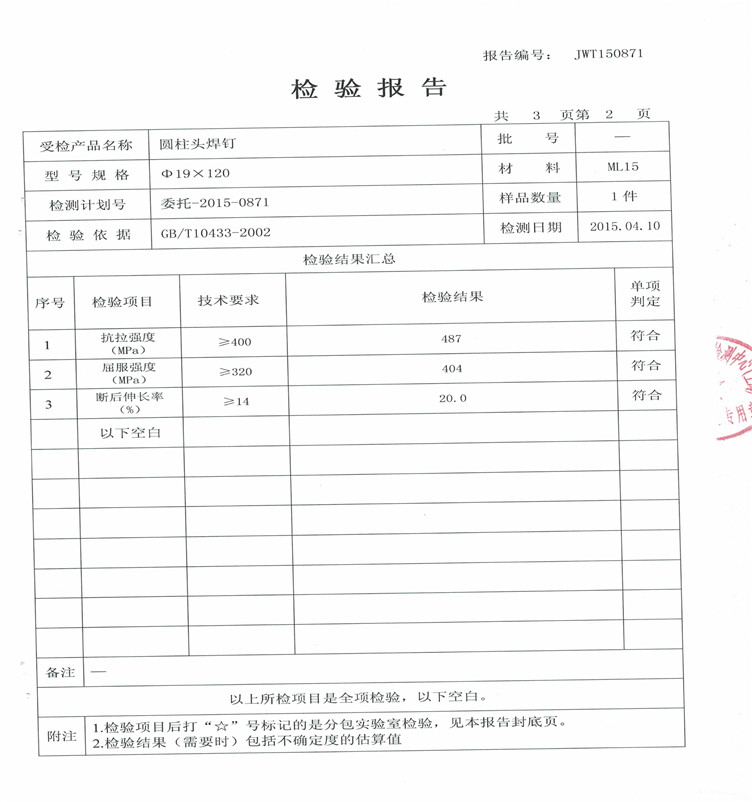

    焊钉厂内报告

    厂内报告

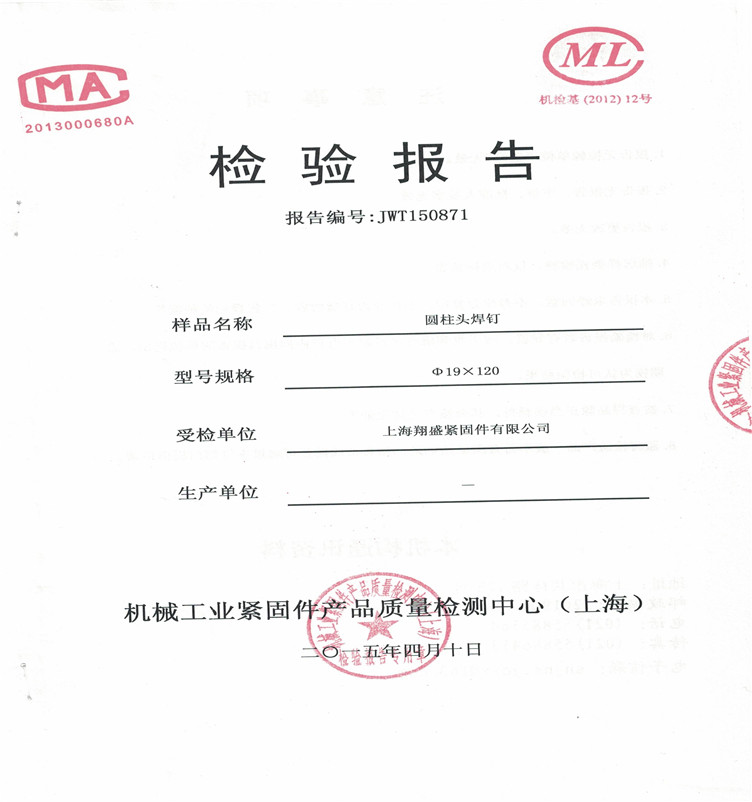

    第三方检测报告:

    焊钉第三方检测报告

    第三方检测报告
